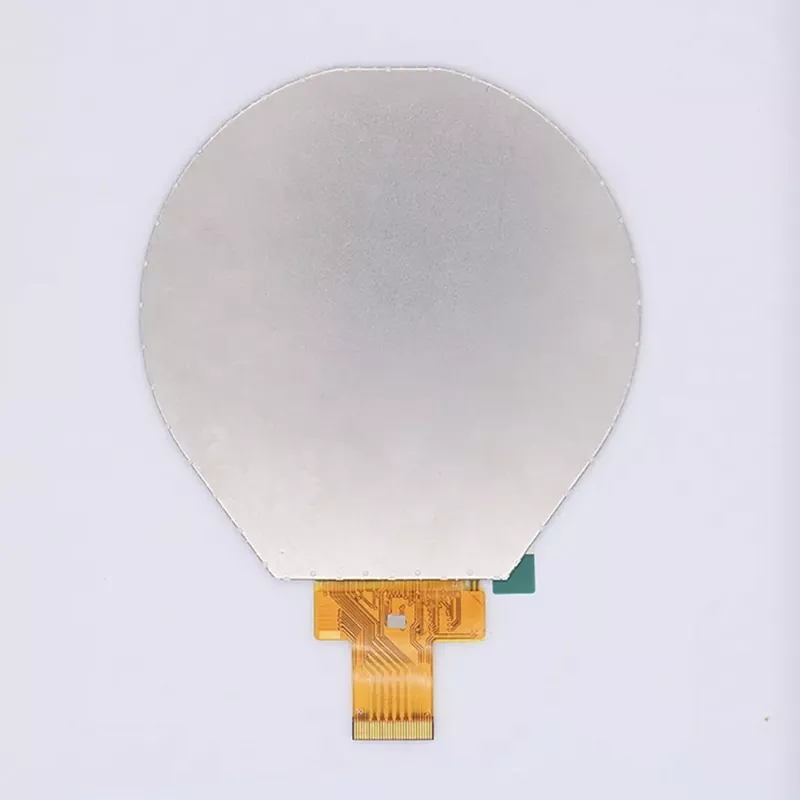

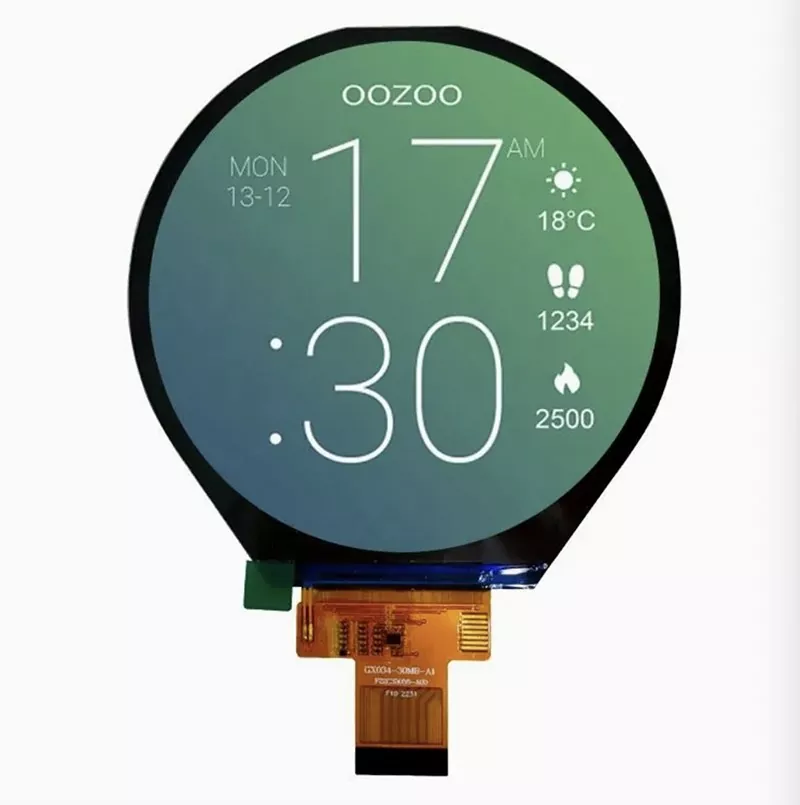

3,4 hazbeteko 800x800 IPT TFT modulua

Adimen garaian, TFT moduluak irudien moduan eskatzen diren datuak aurkezten lagunduko digu. TFT moduluaren kalitateak eragin kritikoa du bere aplikazioan. Zeintzuk dira Victronix 3.4 hazbeteko 800x800 IPT TFT moduluaren abantailak? Hasieran, bezeroei 800 × 800 bereizmenarekin eta 16,7 metroko kolorearekin, 85 ° -ko angeluarekin (norabide guztiak), 1000 CD / m² distira tipikoa eta 1200: 1 kontraste-erlazioa eskaintzen ditu. Bigarrenik, MIPI DSI interfazea erabiltzen du abiadura handiko datuen transferentziarako. ILI9881C kontroladorearen IC-k bultzatuta, bateragarritasuna eta errendimendua bermatuz. Gainera, 5S2P LED argiztapen sistema bat da, 15v-ko hornidura-tentsio tipikoarekin (13,5v min, 16,5V gehienez) 120man. Gainera, fidagarritasun-probak zorrotz gainditzen ditu, tenperatura altuko funtzionamendua eta biltegia, hezetasuna eta tenperatura zikloaren probak barne, betetzea kalitate handiko bermea irizpideak (AQL ma = 0,65, mi = 1.0 ansi / asq z1.4 bakoitzeko). Hauek modu fidagarrian funtzionatzen dute -30 ° C-ko + 80 ºC-ko tenperatura zabalen barruan eta biltegiratzeak baldintza gogorren azpian.

Victronix 3,4 hazbeteko TFT modulu hau da, HMIS industrialetarako, gailu mediko eramangarrietarako, proba eta neurketa ekipoetarako, garraio sistemetarako, eskuko terminal malkartsuetarako eta ikusgarritasun handiko bistaratzeko beharrezko aplikazioa da.

Zehaztapen orokorrak

VxT340MQIA-01 TFT-LCD modulua da. TFT-LCD panel bat, gidaria IC, FPC, atzeko argi unitatez osatuta dago. THE3,4 ¢¢ Pantaila eremuak 800x (rgb) x 800 pixel ditu eta gehienez 16,7 m-ko koloreak bistaratu ditzake. Produktu honek RoHS Ingurumen irizpidea betetzen du.

1. oharra: Kolorearen doinua tenperaturaren eta gidatzeko tentsioaren arabera aldatzen da.

2. oharra: FPC eta soldadurarik gabe.

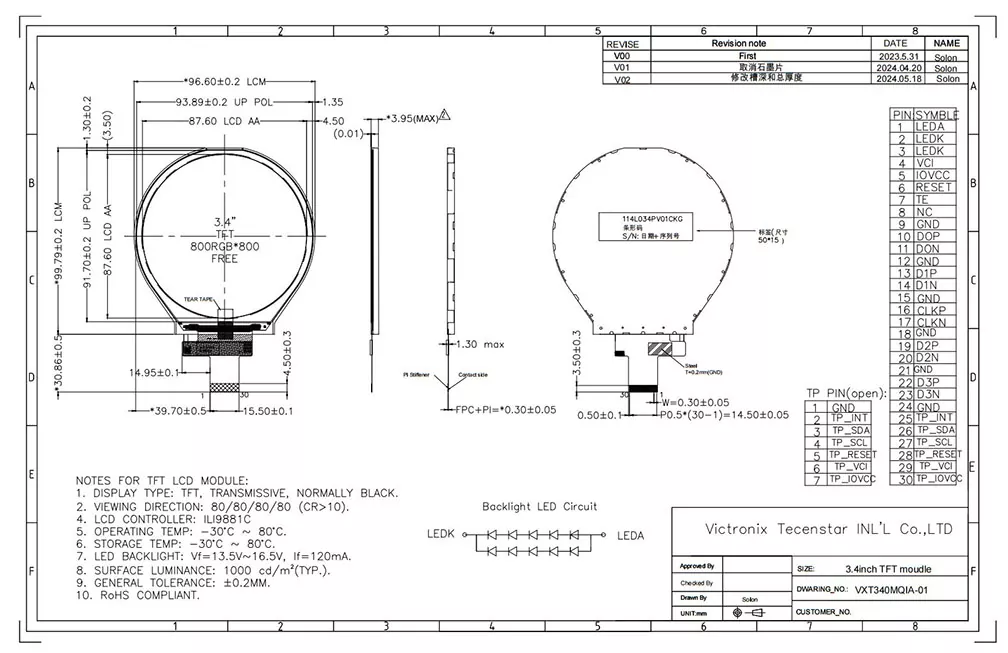

Eskema marrazkia
