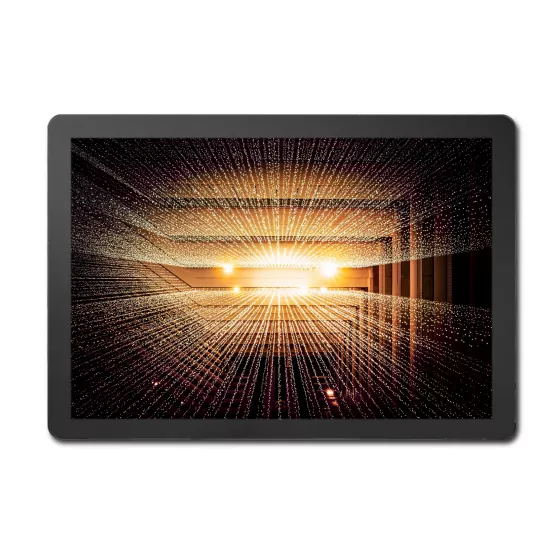

10,1 hazbeteko 1024 × 600 LVDS TFT modulua CTP-rekin

Victronix TFT moduluen fabrikatzaile profesionala da eta Txinan oinarritutako hornitzailea da. 18 urteko esperientzia du arlo honetan, hainbat eredu garatu ditugu. Gure produktu estandarrez gain, zerbitzu pertsonalizatuak ere eskaintzen ditugu gure bezeroen premia zehatzak asetzeko. 1024 hazbeteko 1024 × 600 LVDS TFT modulua CTP kalitate handiko 10,1 hazbeteko TFT bistaratzeko modulua da, aplikazio industrial, mediko, mediko eta kapsulatuentzat. Errendimendu optiko handiko, ukipen-funtzionaltasun gaitasuna eta fidagarritasun luzatua uztartuz, aparteko argitasuna eta iraunkortasuna ematen ditu muturreko funtzionamendu baldintzetan.

Eredua:VXT101BAHA-02C

Bidali kontsulta PDF Deskargatu

Produktuaren Deskribapena

Adimen garaian, TFT moduluak behar diren datuak ikusiz aurkezteko aukera ematen digu. TFT moduluaren kalitateak eragin kritikoa du bere aplikazioan. Zeintzuk dira Victronix 10,1 hazbeteko 1024 × 600 LVDS moduluaren abantailak CTParekin? Hasieran, bere 420 CD / m² Distira, 800: 1 Kontrastearen erlazioa, 80 graduko ikuspuntu angelua norabide guztietan, eta% 75eko uniformetasunak irudi biziak bermatzen ditu. Bigarrenik, 6/8 biteko LVDS interfazea onartzen du HX8282A11 + HX8696A kontrolagailuarekin eta 5 puntuko ukipen panel sendoarekin ILI2511 CTP kontrolatzailearekin. Gainera, 3 × 13 LED argi zuria du, 30.000 eta 50.000 orduko bizimoduarekin, epe luzerako erabilgarritasuna ziurtatuz industria aplikazio desberdinetan bermatuz. Gainera, ROHS estandarrak betetzen ditu eta fidagarritasun proba zorrotzak gainditzen ditu, shock termikoa, hezetasuna eta ESD babesa, 8KV aireraino eta 4KV kontaktua barne. Produktu hau modu eraginkorrean funtzionatzen du muturreko tenperaturetan -20 ºC-tik + 70 ºC-tik eta - 30 ºC-tik + 80 ºC-ko biltegiratze baldintza larriak jasan ditzake.

Victronix-eko 10.1 hazbeteko TFT modulu hau HMIS industrialetarako, gailu medikoetarako, diagnostiko ekipamendu eramangarrientzako, kanpoko kioskotarako, garraio sistemetarako eta automatizazio kontroleko paneletarako diseinatuta dago.

Zehaztapen orokorrak

Gai	Edukimentu	Unitate	Nota
LCD mota	TfT	-
Bistaratu kolorea	16,7 milioi
Norabidea ikustea	Guzti	'
Funtzionamendu tenperatura	-20 ~ + 70	℃
Biltegiratze tenperatura	-30 ~ + 80	℃
Moduluaren tamaina	10.1	hazbete
Areto aktiboa (W × H)	222,72x125.28	mm
Puntu kopurua	1024x600	puntuak
Kontrolagailu	HX8282A11 + HX8696A	-
Energia hornitzeko tentsioa	3.3	V
Eskemaren neurriak	235.00x143.00x6.98	mm
Eskualde	3x13-LED (zuria)	PCak
Pisu	---	g
Interfaze	6/8 bit lvds	-

CTP parametroa

Gai	Edukimentu	Unitate	Nota
Eskema tamaina	235.10x143.10	mm
Azaleko ikuspegia	223.72 (h) X126.28V)	mm
CTP bereizmena	1024x600	puntuak
Interfaze modua	IIC / USB	-
Ukipen modua	5 hatz giza ukitu anitzeko	-
Azalera	> = 6h	-
Gardenentzia	> =% 85	-
Zehaztasun	Entre +/- 1,5mm, Edge +/- 2,5mm	mm
CTP kontroladorea	Ili2511	-
Energia hornitzeko tentsioa	3.3 (IIC) /5.0(USB)	V
